HC轧机的板形控制

发布时间：2021-11-01 浏览：次

图 6-20表示了中间辊处于三种不同位置时与板形之间的关系。图6-20（b）所示为理想状态（中间辊轴向移动量 δ=0），这时工作辊与支承辊的有害接触部分完全被消除，因而板形最平直。图 6-20（a）所示为中间辊未移动到全部消除有害部分（中间辊轴向移动量 δ为"十"）。这时支承辊通过中间辊与工作辊的剩余接触部分给工作辊附加弯曲，使工作辊产生负弯曲，即工作辑辊中间辊缝增大、两边辊缝减少。结果轧，出中间厚、两边薄的凸形轧件。同时因边部辊缝小，延伸量大，受到压应力作用而产生边部浪形。图 6-20 （c）所示为中间辗移动超出了有害接触部分（中间辊轴向移动量δ为"一"）。这时工作辗出现正弯曲现象，轧出中间薄、两边厚的凹形轧件，带材中部延伸大于边部延伸，形成中部瓢曲。可见，依靠调整中间辗辊的轴向位置，可以实现轧辊凸度调节，获得板形修正的能力。

1.HC轧机中间辊的抽动力

HC轧机与四辊轧机相比，主要区别在于增加了一对中间辊，因此，在设计 HC轧机时，应考虑因增加中间辊以后带来的一些问题及有关参数的选取。HC 轧机中间辊的移动一般是在空载时进行的，即不在轧制时进行。中间辊的位置根据带钢宽度而设定，然后根据轧制中出现的板形调整弯辊力。

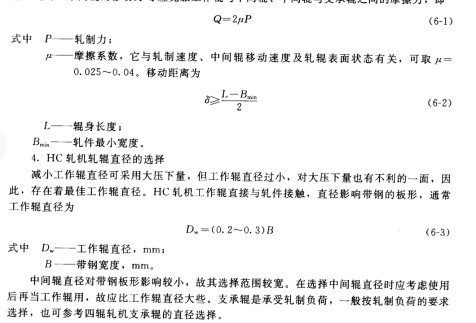

只有在采用板形仪控制的 HC 轧机上，才有可能在轧制过程中移动中间辊进行板形调整。此时，中间辊的移动力Q应克服工作辊与中间辊、中间辊与支承辊之间的摩擦力，即

HC轧机的轧辊驱动

HC轧机轧辊的驱动有以下三种型式。（1）驱动支承辊这种型式用于平整机，也有用于旧轧机改造成 HC轧机。（2）驱动工作辊用于热轧机和大型冷轧机。（3）驱动中间辊用于中、小型冷轧机。对于驱动中间辗的 HC轧机，工作辊是通过中间辊摩擦带动的; 对干驱动支承辊的 HC轧机，力矩从支承辊传到中间辊，再由中间辊传到工作辊。有人担心这两种型式可能出现打滑现象，但实际生产均未出现，主要是控制压下量的大小，同时弯辊力也能防止打滑。
